비눗방울 장난감 (버블 카메라) 을 분해한 남자

남자는 비눗방울 카메라를 버리려고 해요
그래서, 버리기 전에 한번 분해해볼 생각 이에요.

정면 사진입니다.
토끼귀를 가진 돼지 모양의 버블 카메라입니다.

버튼을 누르면, 돼지 코에서 비눗방울이 마구 뿜어져
나옵니다. 요란하고, 방정맞고, 발랄한 음악소리도
나와요.



이런 종류의 버블 카메라의 가격은
약 5,000~ 10,000 원으로 다양해요.

남자가 직접 구입한건 아닙니다.
선물로 받았어요.

이런걸 또 하나 가지고 있습니다.
그래서, 이건 버려도 될것 같아요.

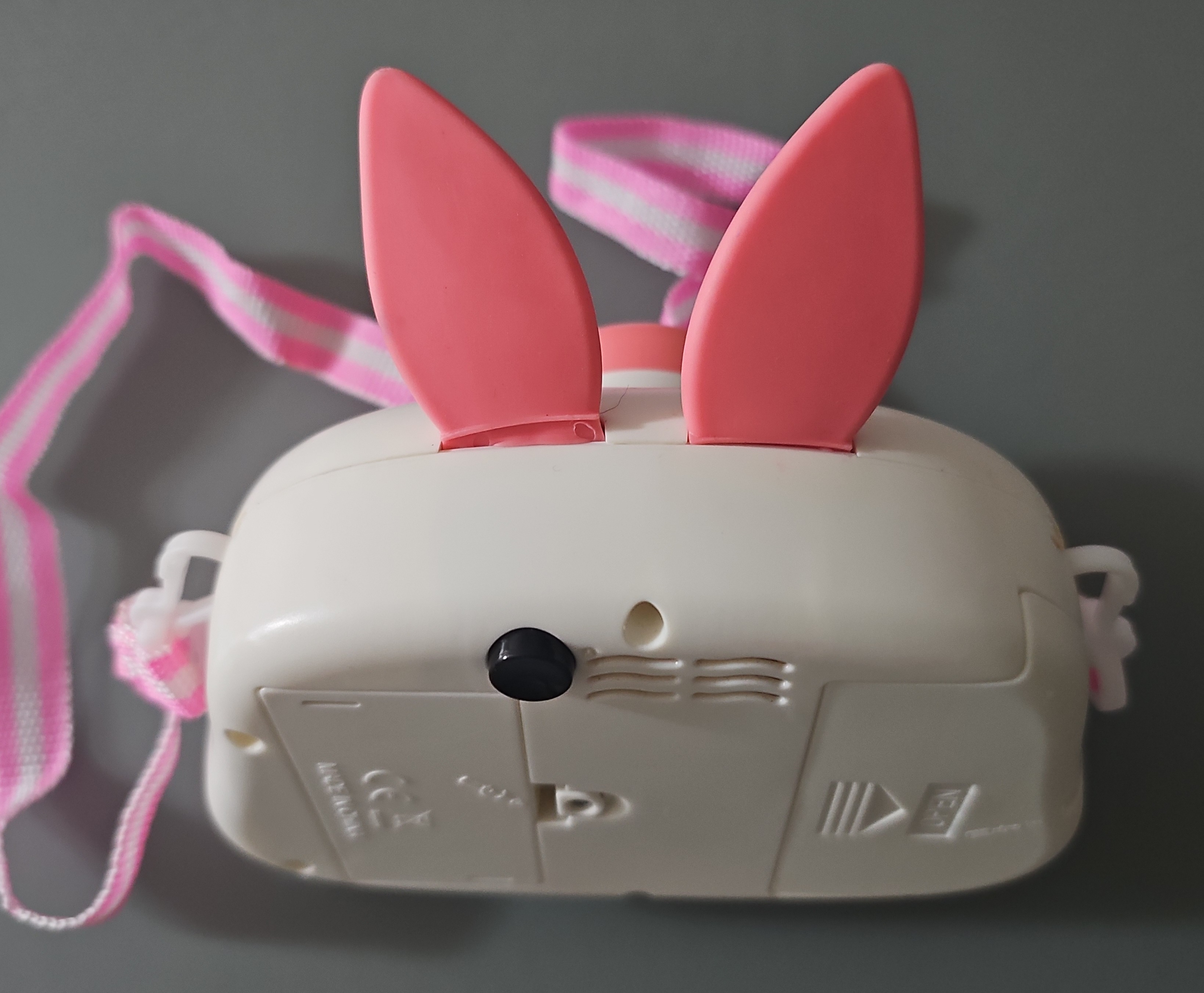

뒷면 입니다.
까만 콩같은 점이, 전원 버튼 입니다.

이 버튼을 누르면, 노래가 나오면서, 비눗방울 발사가
시작됩니다.

그런데, 이 버튼.
핸드폰 카메라처럼 툭튀하고 있어요.

그래서, 이 버튼은  가방안에서 시도때도 없이
눌렸어요. 가방 안이 툭하면 비눗물로 엉망이 됬어요.

남자는 더이상 참지 못 하겠어요.
그래서, 이 장난감을 버리려고 해요.

버리기 전에 분해해 봤습니다.

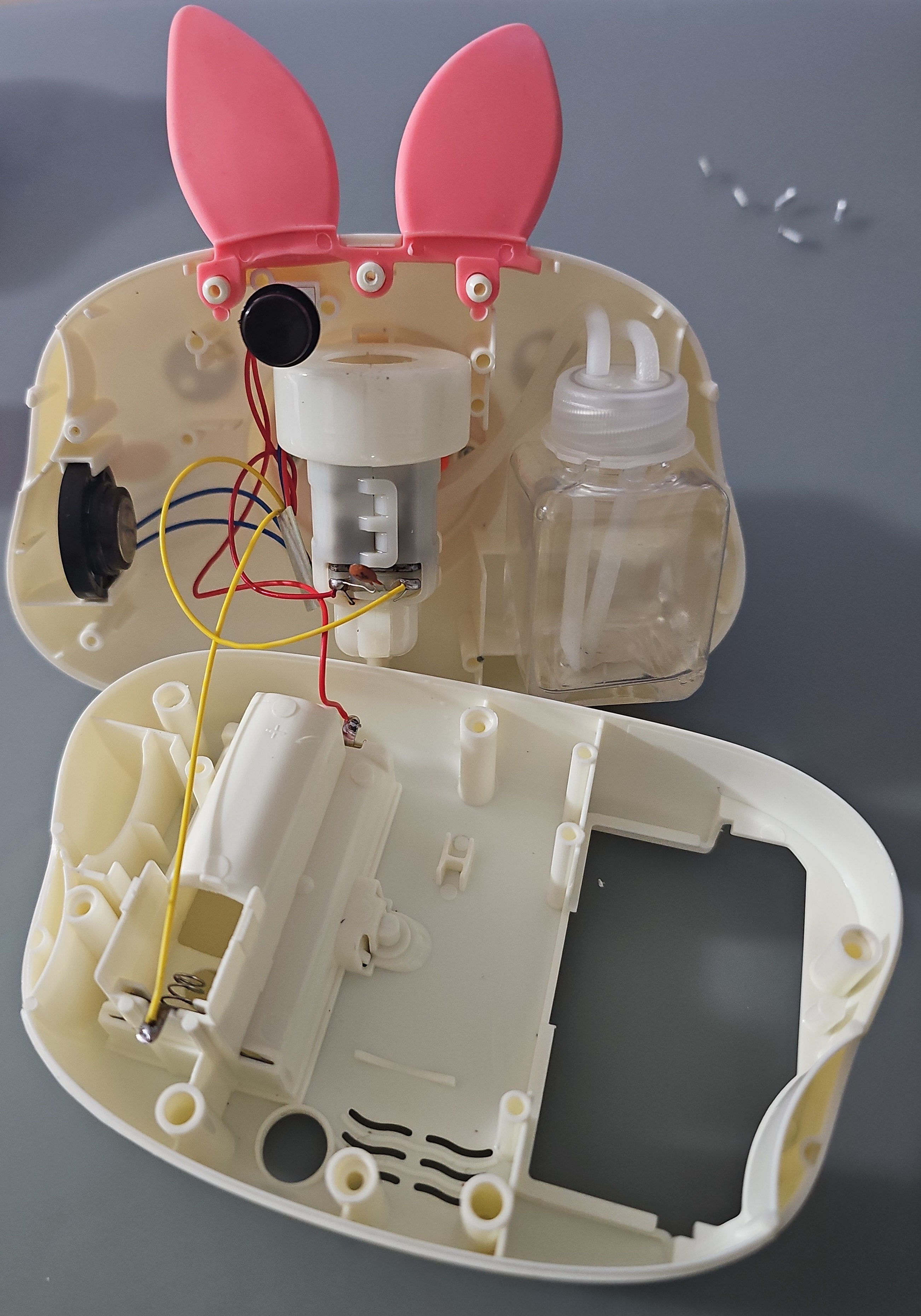

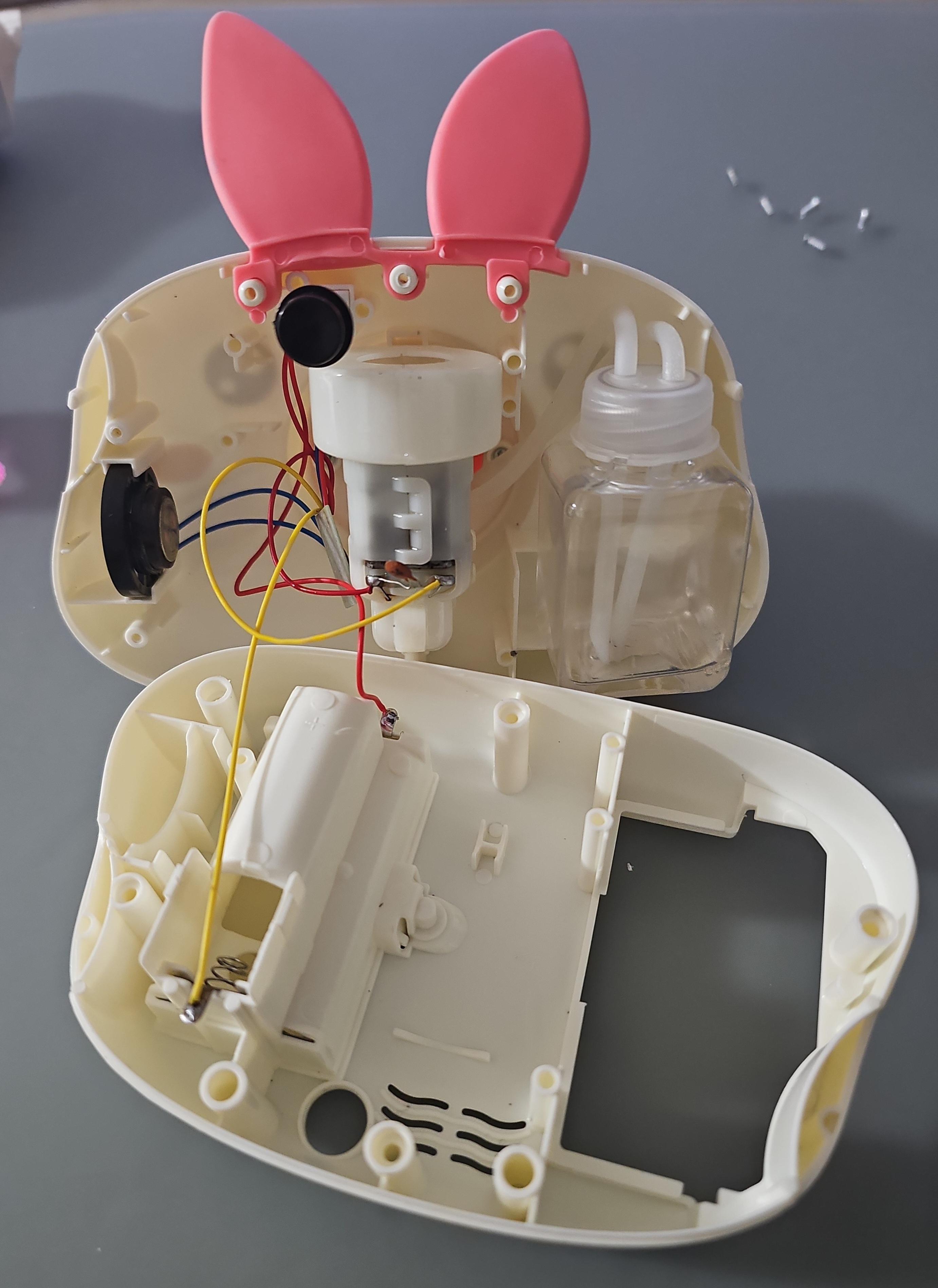

분해는 정말 쉬웠어요.

중앙에 소형 모터박스가 수직으로 설치되 있습니다.
오른쪽엔 비눗방울 저장용기가 설치되어 있습니다.
왼쪽엔 스피커가 설치되어 있습니다.

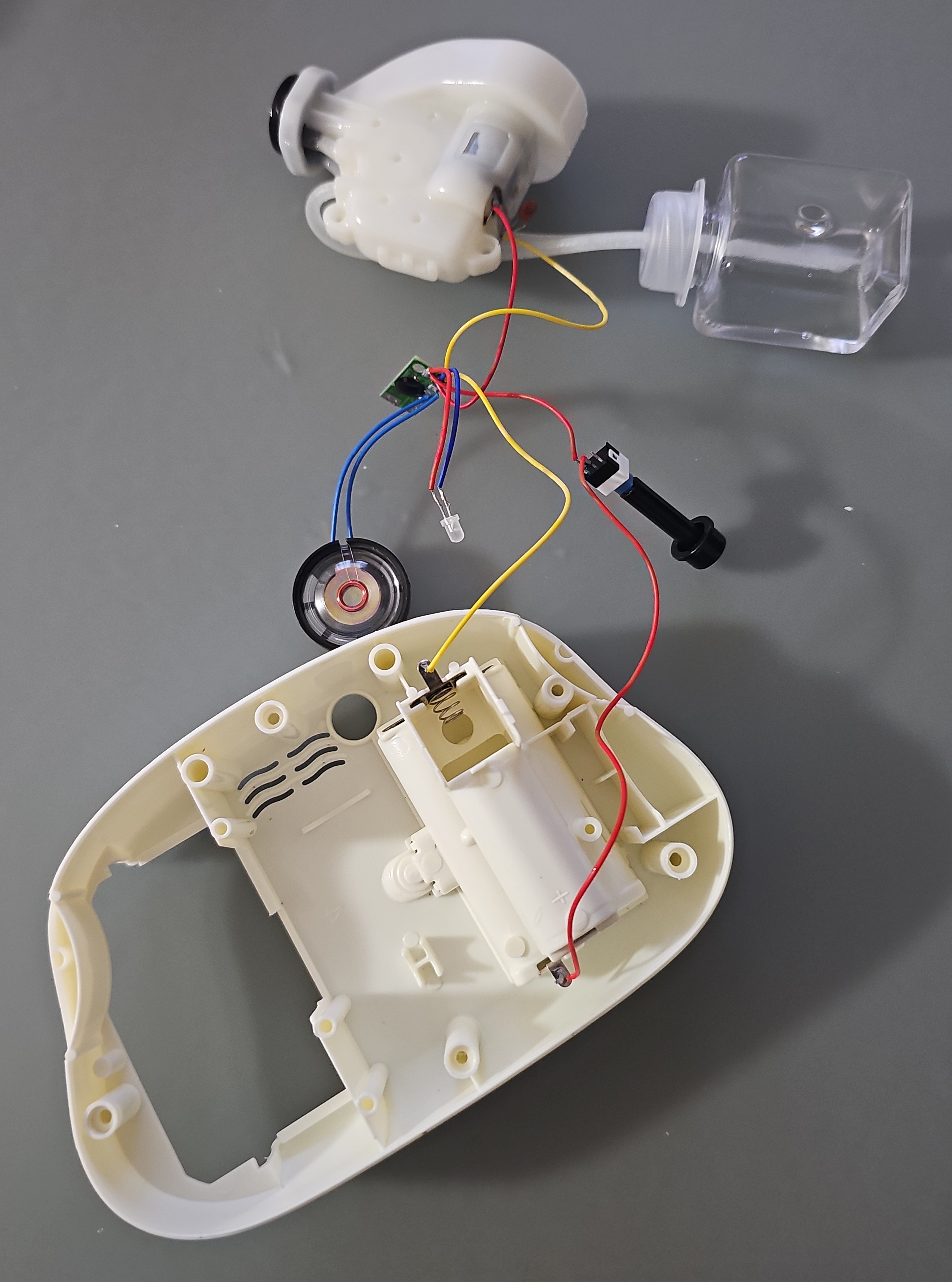

뒷면 몸체에서 부품들을 끄집어 냈습니다.
연결 부 연결방식 보기가 편해졌어요.

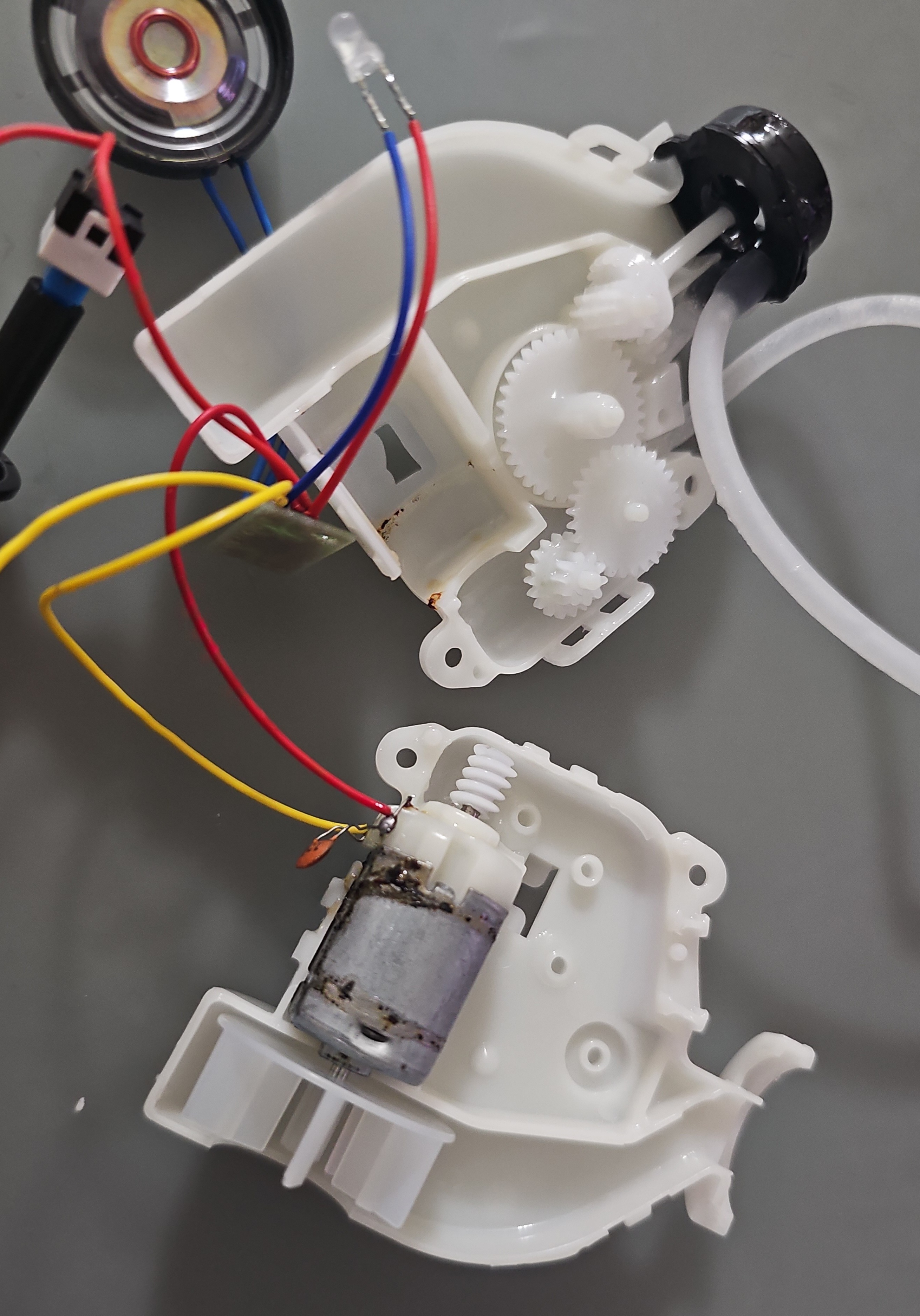

모터박스를 분해했습니다.
모터와 소형 기어들이 보입니다.

모터끝에는 웜기어(?) 같은게 부착되어 있습니다.

웜기어는  최소 4개의 평기어들과 순서대로 연결되어
있습니다. 평기의 끝은 검은색 부품에 연결되어 있습니다.

검은색 부품이 비눗방울을 분출하는 부품입니다.

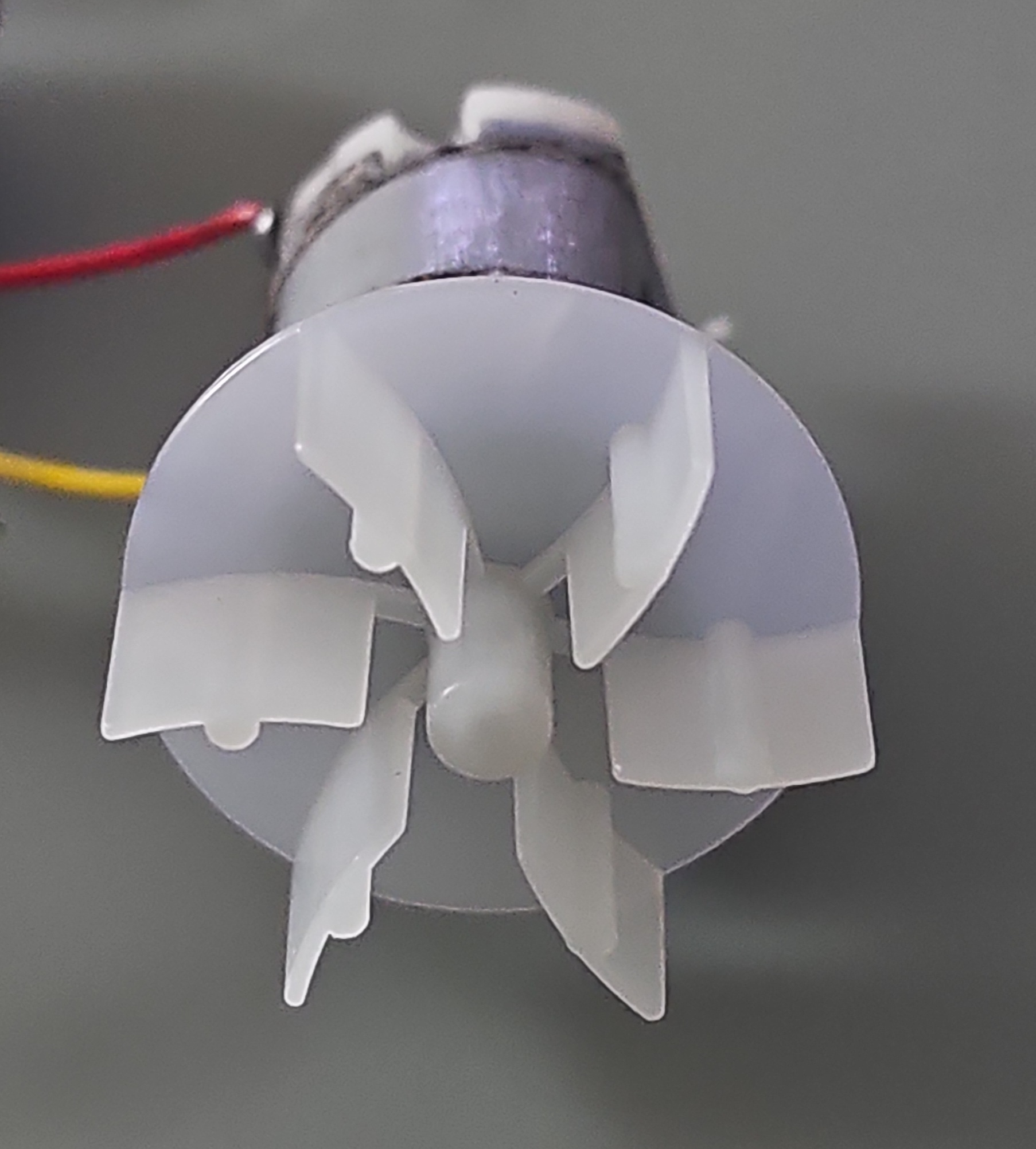

모터의 웜기어(?) 반대쪽에는 큰 팬이 부착되어 있습니다.  공기를 유입시키는 용도인가 봅니다.

이 팬의 회전으로 뒷 판의 긴구멍 6개를 통해서
공기를 내부로 유입시키셔, 비눗방을 분출부품으로
공기를 밀어주는 용도인것 같습니다.

이 공기의 흐름끝에 설치되어 있는 검은색 부품이 모터에 의해서 회전. 비눗방울을 만들어서 내뿜는 구조인것 같습니다.

맞을까요?
남자는 자신이 없긴해요.

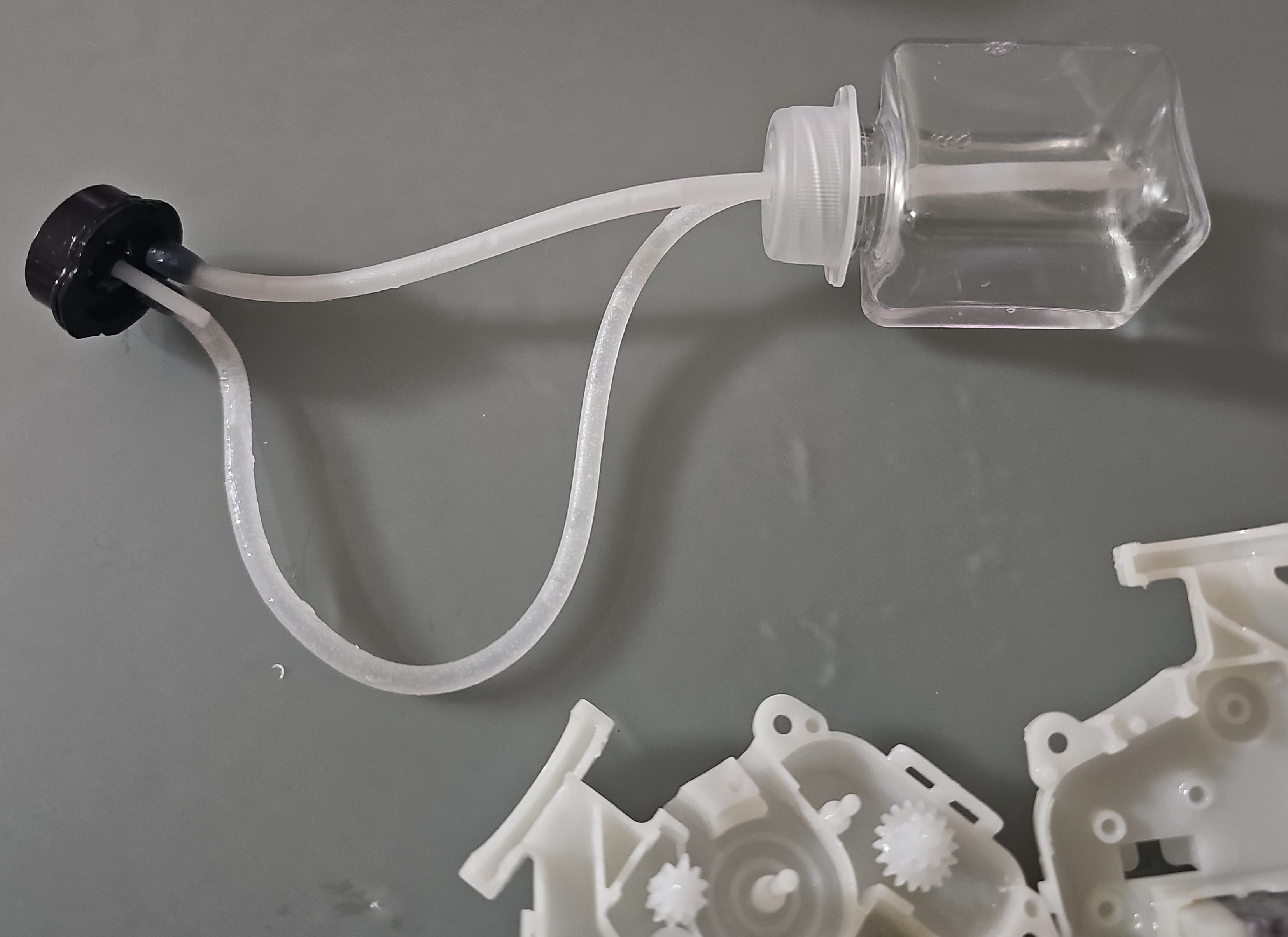

검은색 부품은 또한 비눗방울 통과도 연결되어 있습니다.

아마도 이 검은색 부품이 버블 카메라의 핵심 부품일거라고 남자는 생각해요.

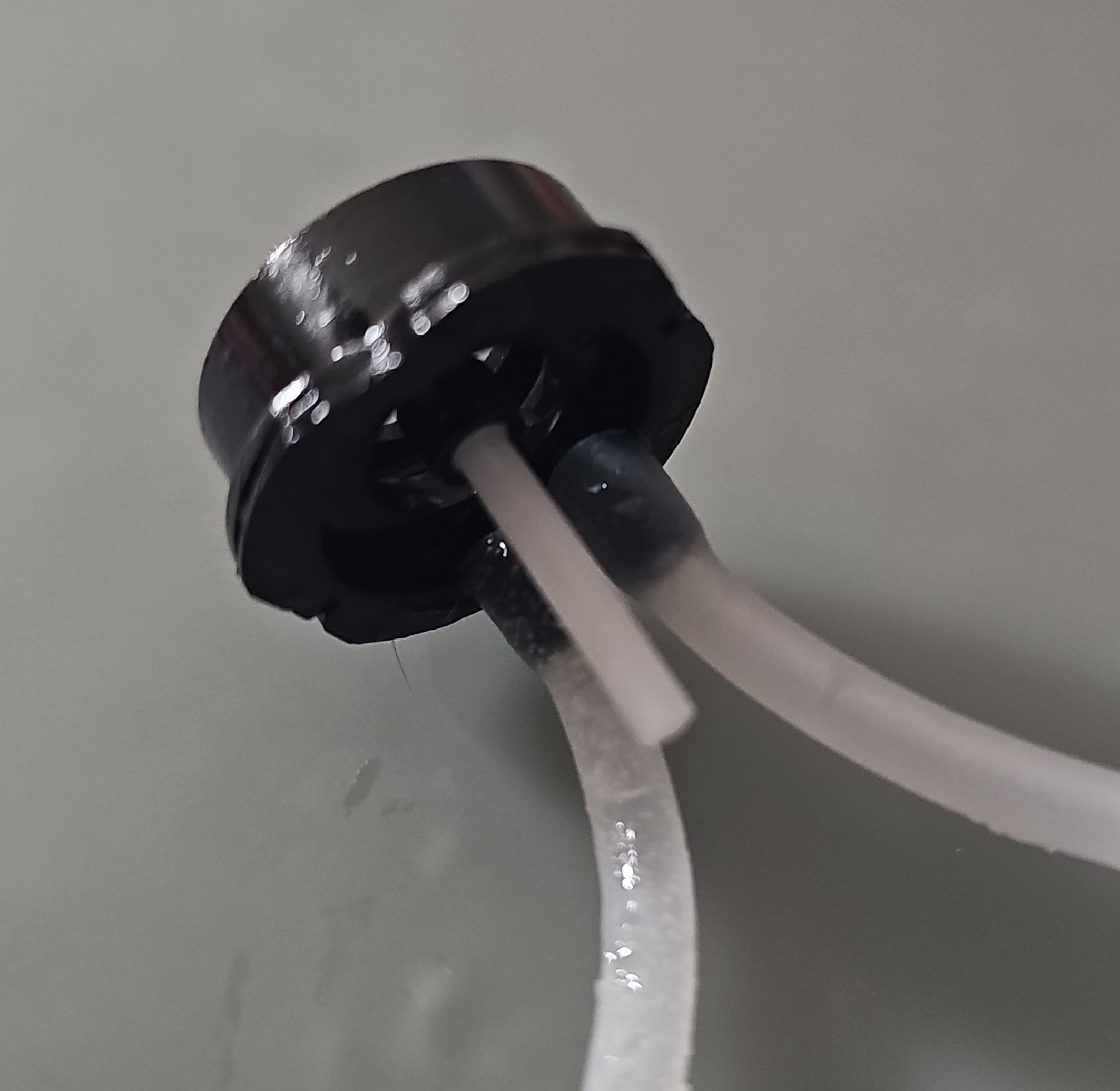

그래서 더 자세히 찍어 봤습니다.

왜 호스가 2개 일까요?
1개는 비눗방울을 끌어올리는 용도인것 같고
다른 1개는 공기를 통으로 밀어 넣는 용도일까요?

싸이펀효과?
