iMicro Q3 - A Fingertip Microscope (2)
iMicro Q3
How to use it?
https://youtu.be/D9g-oH2mJlU?si=n6c4lxIssNTyLQUr
Principle and development process

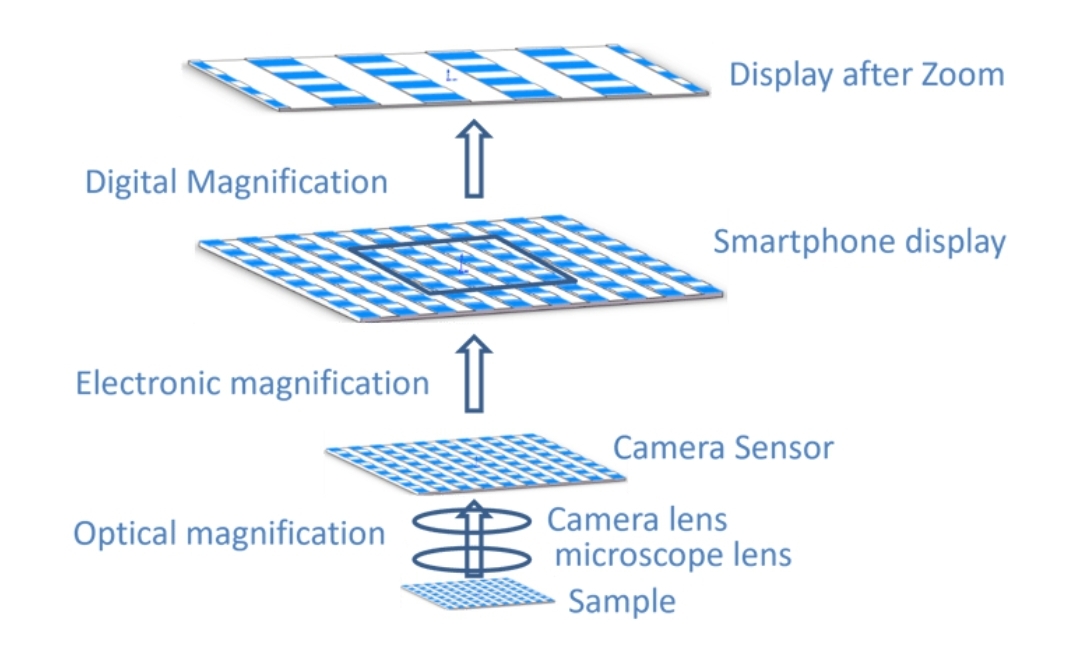

• The magnification
Magnification in the fingertip microscope hinges on a sophisticated optical system akin to traditional compound microscopes, comprising objective and eyepiece elements.
The overall magnification arises from the combined effects of these two components.
In the case of our fingertip microscope, a three-stage magnification process culminates in achieving the total magnification.
Initially, the lens instigates optical magnification, generating an image on the smartphone camera sensor.
Subsequently, this image is projected onto a significantly larger screen through electronic processing and further magnification.
Lastly, digital zoom contributes an additional level of magnification, enhancing the image through digital mneans.
The synergistic outcome of these three stages yields the total magnification in our fingertip microscope, showcasing the harmonious convergence of optical and digital techniques.
공정
• 배율
손가락 끝 현미경의 배율은 대물 및 접안 요소를 포함하는 전통적인 복합 현미경과 유사한 정교한 광학 시스템에 달려 있다.
전체 배율은 이 두 구성 요소의 결합된 효과에서 발생한다.
저희 손끝 현미경의 경우 3단계 배율 과정이 총 배율을 달성하는 데 절정에 달합니다.
처음에 렌즈는 광학 배율을 자극하여 스마트폰 카메라 센서에 이미지를 생성한다.
이어서, 이 이미지는 전자 처리 및 추가 배율을 통해 상당히 더 큰 스크린 상에 투영된다.
마지막으로 디지털 줌은 추가적인 수준의 배율에 기여하여 디지털 음유시인을 통해 이미지를 향상시킵니다.
이 세 단계의 시너지 결과는 손가락 끝 현미경에서 총 배율을 산출하여 광학 및 디지털 기술의 조화로운 수렴을 보여준다.

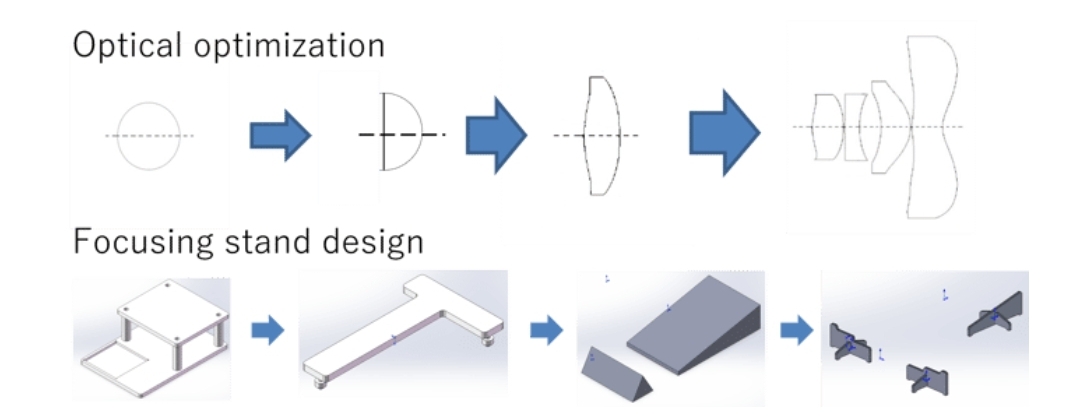

Development path and process
Our journey to develop these smartphone-based
microscopic tools began in 2012, when we first registered our patent.
Over the years, we've traverseda considerable distance, resulting in a successful array of smartphone microscope products.
This lineup includes the iMICROSCOPE, İMICROSCOPE R, the uRule, iMicro Q, iMicro C, İMicro Q2, and our latest addition, the iMicro Q2p.
Throughout this process, we've meticulously honed and refined the concept of the Fingertip Microscope, drawing invaluable insights from the suggestions and comments of our previous backers and customers, grounded in the success of our prior projects.
At each stage, from optics to overall design, we've engaged in a process of optimization, extensively testing and refining prototypes to achieve the pinnacle of performance.
Our dedication has ensured that every facet of our Fingertip Microscope reflects the culmination of feedback-driven enhancement and technical finesse.
개발경로 및 공정
이러한 스마트폰 기반 개발을 위한 우리의 여정
현미경 도구는 우리가 특허를 처음 등록한 2012년에 시작되었습니다.
수년에 걸쳐 상당한 거리를 횡단하여 스마트폰 현미경 제품의 성공적인 배열을 가져왔습니다.
이 라인업에는 iMICROSCOPE, İMICROSCOPE R, uRule, iMicro Q, iMicro C, İMicro Q2 및 최신 추가 제품인 iMicro Q2p가 포함됩니다.
이 과정을 통해 우리는 핑거팁 현미경의 개념을 세심하게 연마하고 개선하여 이전 프로젝트의 성공을 기반으로 이전 후원자와 고객의 제안과 의견에서 귀중한 통찰력을 얻었습니다.
광학에서 전반적인 설계에 이르기까지 각 단계에서 성능의 정점을 달성하기 위해 최적화, 광범위한 테스트 및 프로토타입 정제 프로세스에 참여했습니다.
우리의 헌신은 손가락 끝 현미경의 모든 측면이 피드백 기반 향상과 기술 기교가 절정에 달했음을 보장했습니다.
The essential techniques

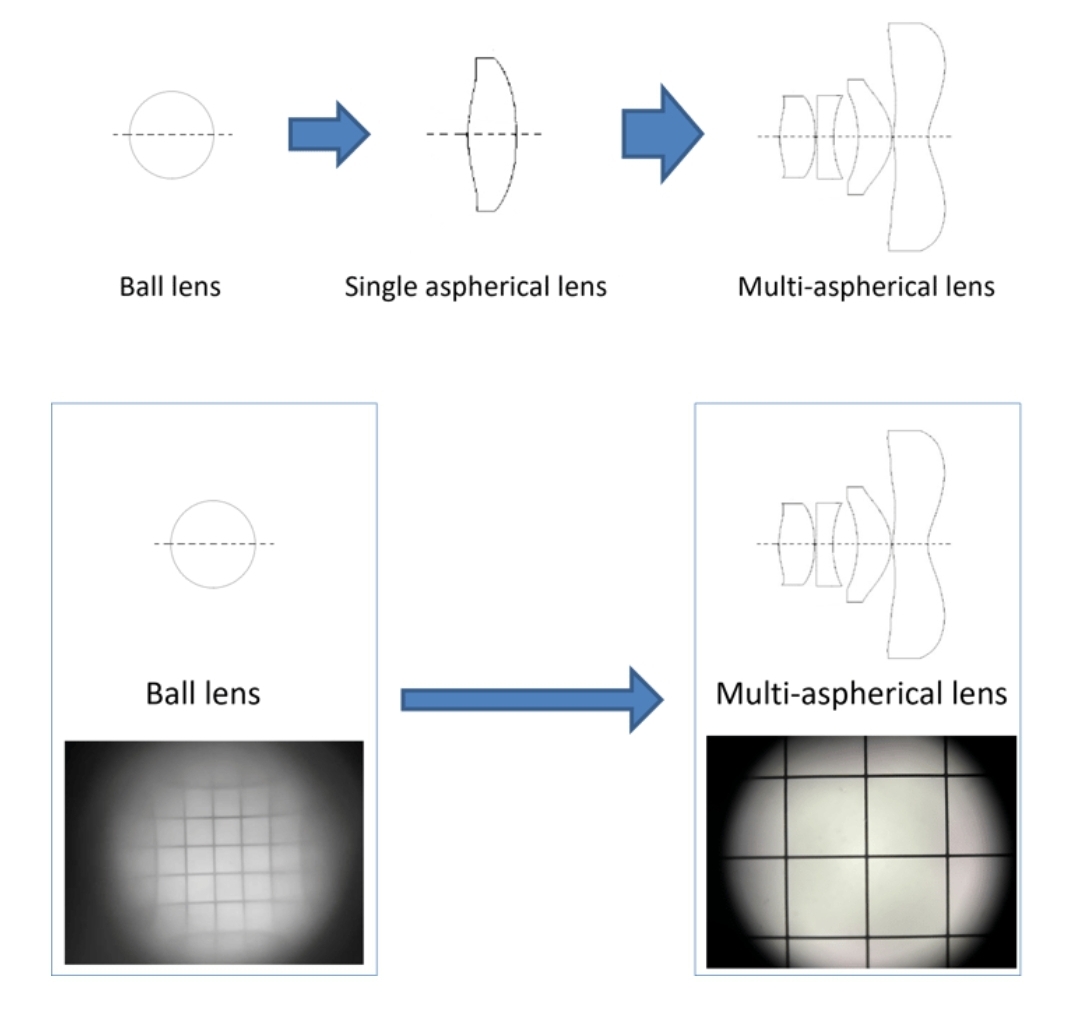

Multi-element aspherical micro-lens
In our system, the lens plays a pivotal role.
While the concept of a small ball lens, reminiscent of van Leeuwenhoek's design, offers simplicity, it's essential to acknowledge its inherent limitations.
Notably, it struggles with a confined usable field of view due to pronounced field curvature effects, spherical aberrations, and other optical distortions.
Setting itself apart, the iMicro Q3 embraces a sophisticated, multi-aspherical lens design.
Building upon the Q2's foundation, the Q3 introduces an additional element.
This design evolution creates a harmonious synergy that enhances magnification capabilities and mitigates aberrations.
This thoughtful integration of design elements culminates in an optical performance characterized by exceptional clarity and precision, elevating your microscopv experience.
필수 기술
다중 요소 비구면 마이크로 렌즈
우리 시스템에서 렌즈는 중추적인 역할을 합니다.
반 레이우엔훅의 디자인을 연상시키는 소형 볼 렌즈의 개념은 단순함을 제공하지만, 그 내재적 한계를 인정할 필요가 있다.
특히, 뚜렷한 필드 곡률 효과, 구면 수차 및 기타 광학 왜곡으로 인해 제한된 사용 가능한 시야로 어려움을 겪는다.
아이마이크로 Q3는 세련된 다중 비구면 렌즈 디자인을 수용합니다.
Q2의 기초를 바탕으로 Q3는 추가 요소를 도입한다.
이 디자인 진화는 확대 기능을 향상시키고 수차를 완화하는 조화로운 시너지 효과를 창출합니다.
디자인 요소의 이러한 사려 깊은 통합은 탁월한 선명도와 정밀도로 특징지어지는 광학 성능으로 절정에 달하여 현미경 경험을 향상시킵니다.

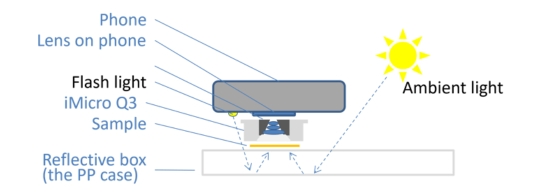

• Innovative illumination: Reflection/
transmission lighting with polarzer
In the realm of microscopy, light and illumination are foundational cornerstones.
Within today's landscape, smartphones come equipped with cameras and integrated flashlights.
Much like its predecessor, the iMicro Q2, the iMicro Q3 employs the innovative Reflective/ Transmission illumination approach.
Within this ingenious design, the slim PP case takes on a dual role- not only as a safeguarding enclosure but also as a conduit for light, transforming into a light-reflective illumination box.
This intricate interplay involves the flashlight and ambient light entering a transparent light guide, which bathes the sample in illumination.
Concurrently, light reflects off the lower surface of the delicate PP case, further enhancing the overall sample brightness.
This adaptability underscores its compatibility across various phone camera lens-flash configurations, ensuring a seamless experience across diverse smartphone models.
Additionally, it accommodates devices lacking flashlights, thriving just as effectively in ambient light conditions or near external light sources.
• 혁신 조명 : 반사/ 편광기를 구비한 투과 조명
현미경의 영역에서 빛과 조명은 기초적인 초석이다.
오늘날의 풍경 속에서 스마트폰에는 카메라와 통합 손전등이 장착되어 있습니다.
이전 모델인 iMicro Q2와 마찬가지로 iMicro Q3는 혁신적인 반사/투과 조명 접근법을 사용합니다.
이 기발한 디자인 내에서 슬림 PP 케이스는 보호 인클로저뿐만 아니라 빛을 위한 도관으로 이중 역할을 수행하여 빛 반사 조명 상자로 변한다.
이 복잡한 상호 작용은 손전등과 주변 빛이 투명 도광체로 들어가 샘플을 조명으로 목욕시키는 것을 포함한다.
동시에 빛은 섬세한 PP 케이스의 하부 표면에서 반사되어 전체 샘플 밝기를 더욱 향상시킨다.
이 적응성은 다양한 휴대폰 카메라 렌즈 플래시 구성에서 호환성을 강조하여 다양한 스마트폰 모델에서 원활한 경험을 보장합니다.
또한 손전등이 없는 장치를 수용하여 주변 조명 조건이나 외부 광원 근처에서 효과적으로 번성합니다.

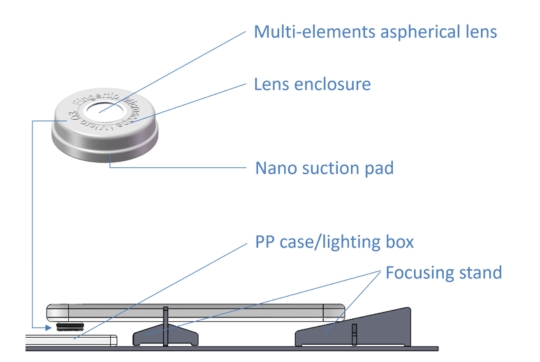

Seamless coupling with the smartphone:
Nano-suction pad attachment
Diverging from conventional adhesives, the nano suction pad draws inspiration from the gecko's footpads.
Comprising thousands of micro air pockets, it operates akin to micro-suction cups, securely affixing the device to the phone.
With each attachment and detachment, the phone remains unmarked.
This novel "'nano suction pad" introduces a residue-free, non-tacky quality and remarkable reusability.
This technology has demonstrated its effectiveness in our previous product and offers a repeatable and easily cleaned solution using a PSA tape, such as Scotch tape.
스마트폰과의 원활한 결합: 나노흡입패드 부착
기존 접착제에서 벗어나 나노 흡입 패드는 도마뱀붙이 발바닥에서 영감을 얻습니다.
수천 개의 마이크로 에어 포켓으로 구성되어 있어 마이크로 흡입 컵과 유사하게 작동하여 장치를 전화기에 안전하게 고정합니다.
부착 및 분리할 때마다 전화기는 표시되지 않은 상태로 유지됩니다.
이 소설 "나노 흡입 패드"는 잔여물이 없고 끈적임이 없는 품질과 놀라운 재사용성을 선보입니다.
이 기술은 이전 제품에서 효과를 입증했으며 스카치 테이프와 같은 PSA 테이프를 사용하여 반복적이고 쉽게 세척할 수 있는 솔루션을 제공합니다.
Stable focus with focusing stand
We are confident that this focusing stand will significantly enhance your microscopic observations, offering exceptional functionality while maintaining a discreet presence.
Crafted from durable engineering plastic (PMMA, acrylic resin), it supports extended use.
Its design is deliberately uncomplicated, ensuring easy setup and operation.
Once you've finished using it, disassembly is straightforward, and the stand can be conveniently stored within the thin PP
초점 스탠드가 있는 안정적인 초점
이 포커싱 스탠드가 현미경 관찰을 크게 향상시켜 신중한 존재감을 유지하면서 탁월한 기능을 제공할 것이라고 확신합니다.
내구성이 뛰어난 엔지니어링 플라스틱(PMMA, 아크릴 수지)으로 제작되어 장기간 사용을 지원합니다.
디자인이 의도적으로 복잡하지 않아 쉽게 설정하고 작동할 수 있습니다.
사용이 끝나면 분해가 간단하고 스탠드를 얇은 PP 내에 편리하게 보관할 수 있습니다.

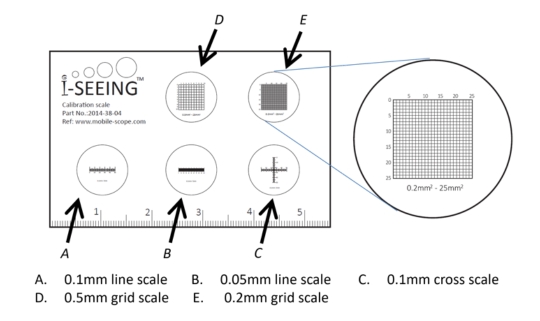

URuler and Dedicated App: for professional needs
Included with the iMicro Q3 isa top-tier pRuler M (stage micrometer), meticulously selected to calibrate the scale bar within our App, i-Seeing.
This invaluable tool empowers accurate sİze measurement.
To delve deeper into this offering, we invite you to explore our past campaign, "uRuler - A Micro-Ruler to Measure Micro-Objects."
The uRuler Q will be readily available as an optional addition for those seeking even more.
Furthermore, the iMicro Q3 seamlessly interfaces with any camera app capable of flashlight control during capture or when external torch illumination is supplied.
Yet, for situations where a precisely calibrated scale bar is pivotal to the micrograph's integrity, we have introduced the dedicated i-Seeing app.
Tailored to meet the demands of professionals, this application ensures micrographs of the highest quality. Notably, the scale bar on the micrograph can be toggled on or off as needed, allowing for the seamless integration of a scale bar if required.
URuler 및 전용 App : 전문가용 필요
iMicro Q3 isa 최상위 pRuler M(스테이지 마이크로미터)과 함께 앱 내 스케일 바를 보정하기 위해 세심하게 선택된 i-Seeing.
이 귀중한 도구는 정확한 sİze 측정을 가능하게 합니다.
이 제안에 대해 더 깊이 알아보기 위해 과거 캠페인인 "uRuler - Micro-Objects를 측정하는 Micro-Ruler"를 탐색하도록 초대합니다.
uRuler Q는 더 많은 것을 원하는 사람들을 위한 선택적 추가로 쉽게 사용할 수 있습니다.
또한 iMicro Q3는 캡처 중 또는 외부 토치 조명이 공급될 때 손전등 제어가 가능한 모든 카메라 앱과 원활하게 인터페이스합니다.
그러나 정밀하게 보정된 눈금 막대가 현미경 사진의 무결성에 중추적인 상황에 대해 전용 i-Seeing 앱을 도입했다.
전문가의 요구에 맞게 조정된 이 애플리케이션은 최고 품질의 현미경 사진을 보장합니다. 특히, 현미경 사진의 눈금 막대는 필요에 따라 켜거나 끌 수 있으므로 필요한 경우 눈금 막대를 원활하게 통합할 수 있다.
